вычисляет положение режущей кромки ножа отвала;

сравнивает вычисленные значения с загруженной в Систему цифровой моделью рабочей поверхности;

формирует и подает управляющий сигнал на гидравлическую систему управления отвалом для автоматической корректировки его положения по высоте подъема и перекоса так, чтобы оценка положения режущей кромки ножа совпадала с цифровой моделью.

Особенности конструкции Системы КУБ

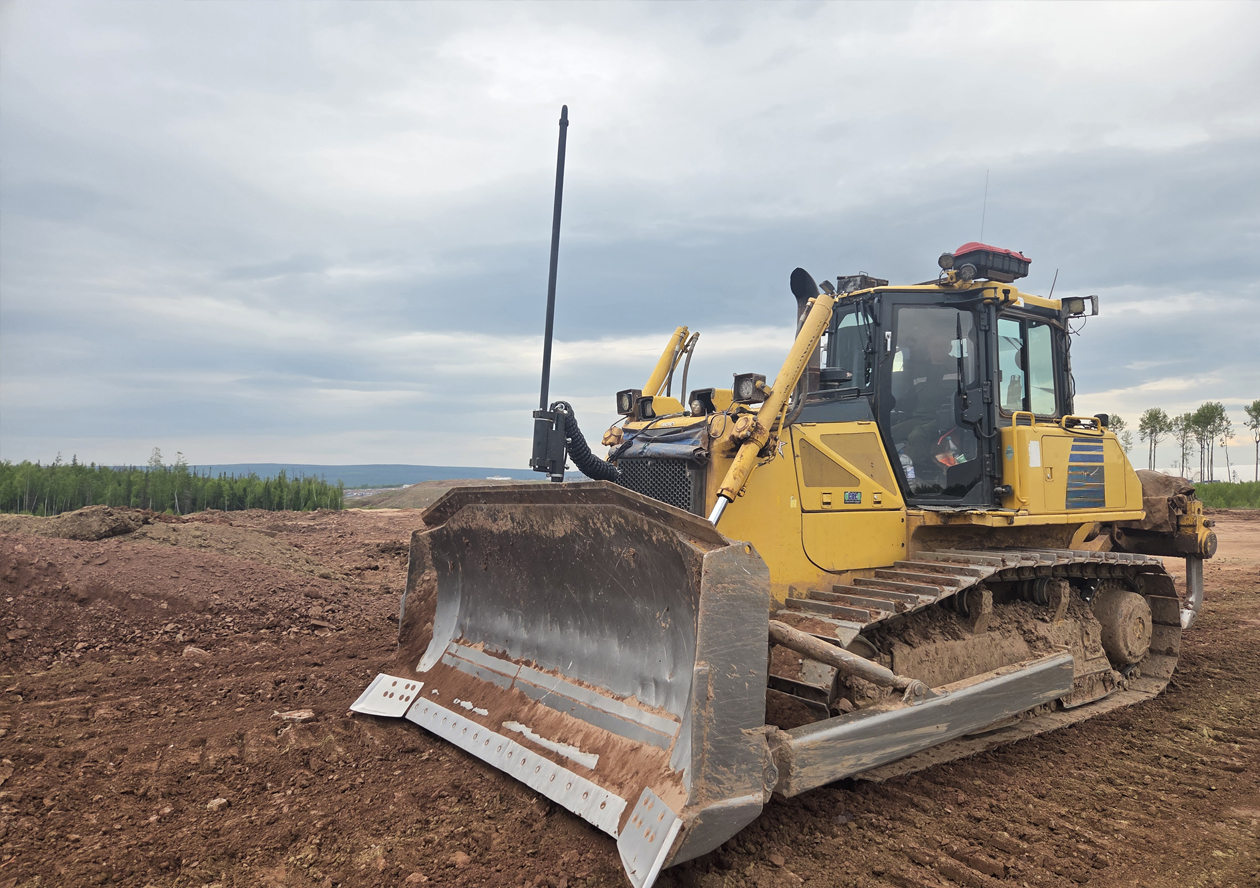

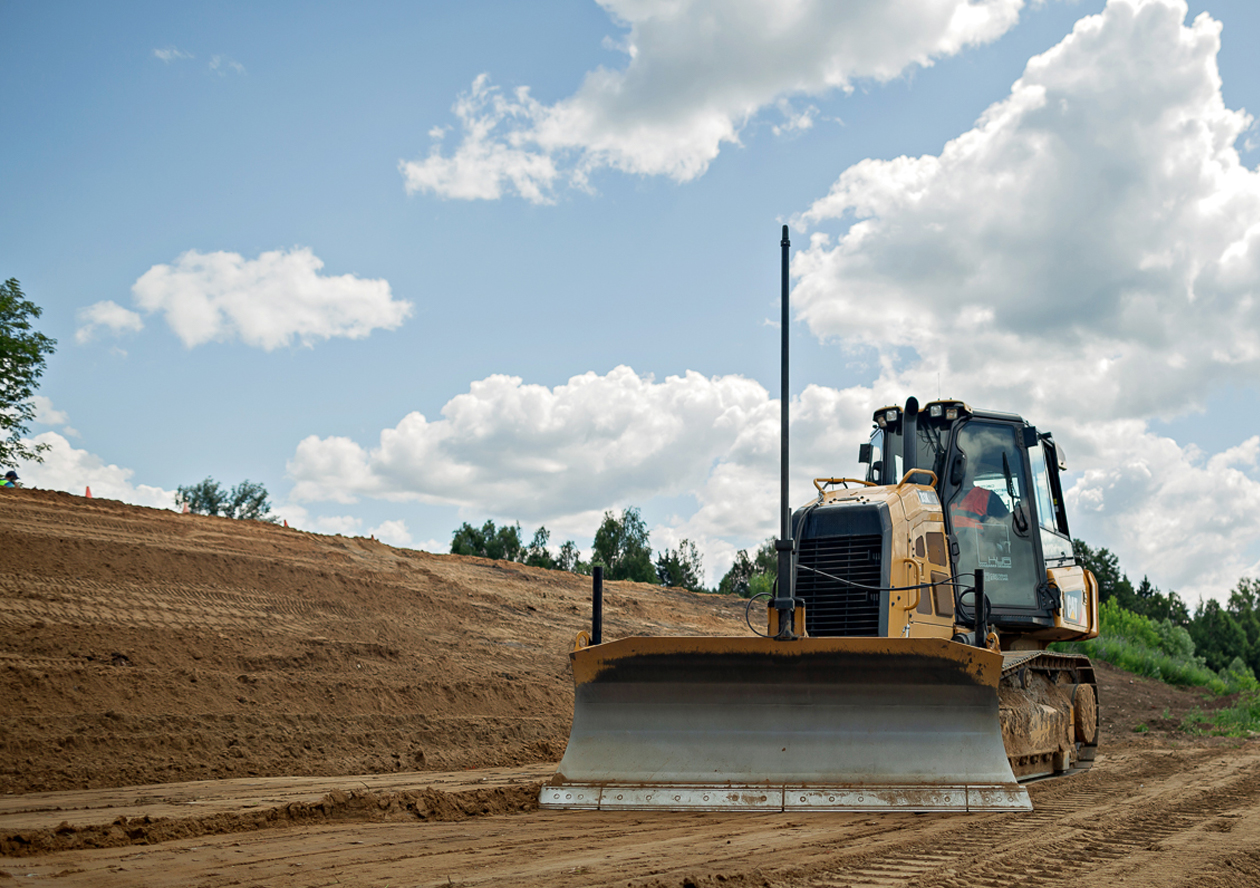

Система КУБ, установленная на бульдозере и автогрейдере имеет характерную конструкторскую особенность - антенный кабель располагается внутри антенной мачты, что исключает возможность обрыва кабеля.

Для уменьшения влияния вибрации на бортовую ГНСС антенну, антенная мачта устанавливается с виброразвязкой.

Инерциальный измерительный модуль установлен на нагрузочную плиту, которая крепится к приварной пластине с использованием вибродемферов. Такая конструкция позволяет уменьшить влияние вибраций и ударов от рабочего органа на точность измерений инерциального модуля.

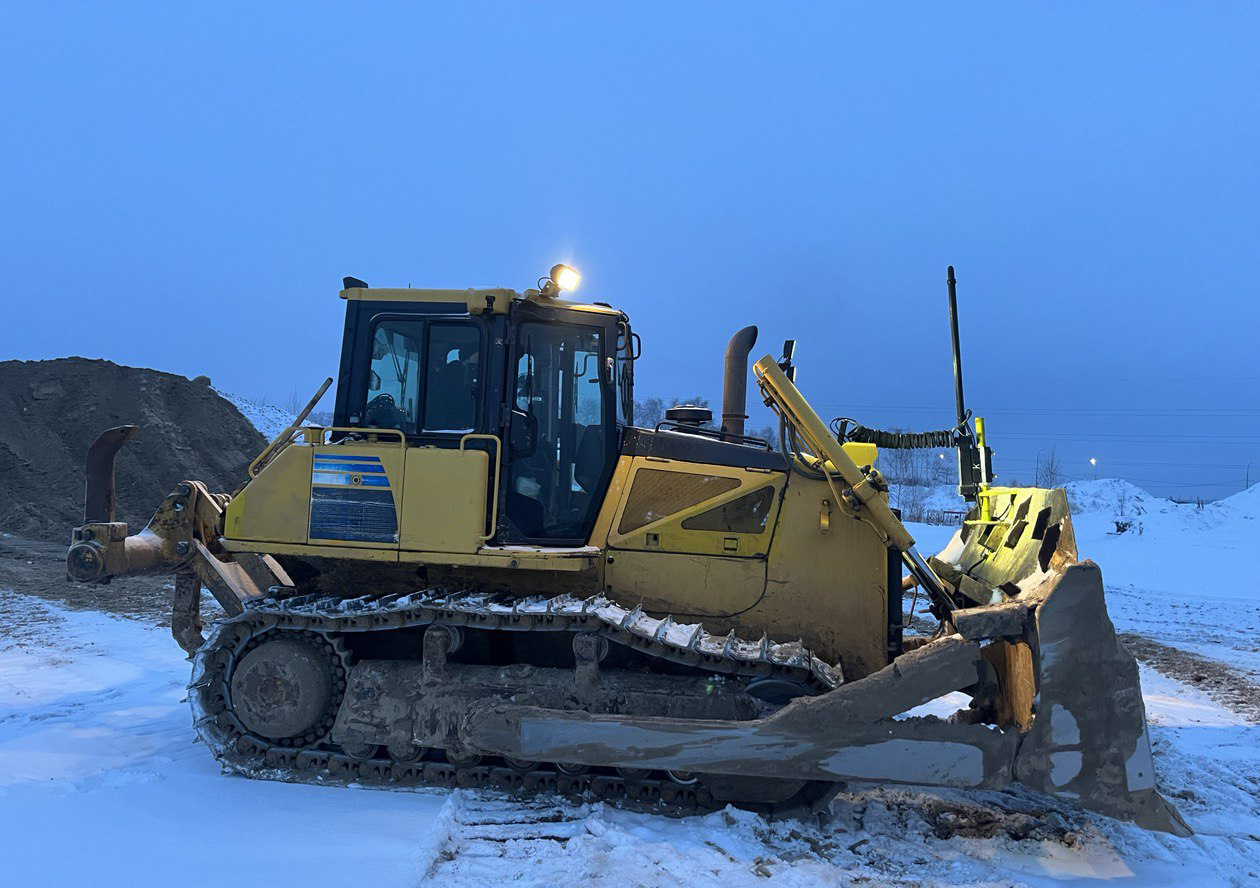

Визитной карточкой Системы КУБ - является высоконадежный спиральныйкабель расположенный между:

 - капотом и креплением мачты на отвале бульдозера (для бульдозера);

 - гидроцилиндром и креплением мачты на отвале автогрейдера (для автогрейдера).
