Разработка и поставка 3D Систем нивелирования высокого качества российского производства премиум-класса

RnD ФН Системы осуществляет разработку систем управления строительной и с/х полного цикла. Для реализации стоящих перед нами задач разрабатываются принципиальные схемы электронных модулей и проектируются многослойные печатные платы с использованием современных САПР, а так же производятся опытные образцы на производственных линиях в России и за рубежом.

Механический дизайн электронных блоков разрабатывается в системах 3D моделирования, и производится расчет прочностных, тепловых, и электромагнитных характеристик корпусов и механических деталей методами математического моделирования на цифровых 3D моделях.

Основная логика работы систем реализуется на основе программируемых микроконтроллеров и программного обеспечения для планшетных ПК, управляющие программы для которых создаются с использованием современных языков программирования С, С++, python и др в средах программирования, позволяющих создавать программное обеспечение в кратчайшие сроки с возможностью минимизировать ошибки. Что в итоге приводит к увеличению качества с скорости создания ПО.

Неотъемлемой частью процесса разработки высокотехнологичных систем является тестирование опытных образцов на предмет соответствия требованиям технического задания и отраслевых стандартов. Для разнообразных проверок есть испытательных центр для вибро- термо- электро- и др видов испытаний, в также проводятся тесты в сертифицированных лабораториях.

Для натурных испытаний на реальной технике вновь разрабатываемых систем и технологий в компании ФН Системы есть тестовый полигон со всей необходимой инфраструктурой, позволяющий отрабатывать сложные сценарии использования систем в реальных условиях, и выявлять потенциальные проблемы до того, как наши решения попадают к конечным пользователям.

Совокупность используемых технологий и подходов в проектировании и производстве позволяет достигать наивысшего качества систем, удовлетворяющих потребности пользователей, как точный, надежный и простой в обслуживании инструмент, позволяющий реализовывать самые сложные задачи.

Оптимизация работы техники Оптимизация сроков работы Автоматизация процессов
Программно-аппаратный комплекс КУБ включает в себя вычислитель и формирователь управляющих сигналов для гидравлических Систем строительной машины. Это основной элемент нашего комплекса.
Основные элементы
комплекса

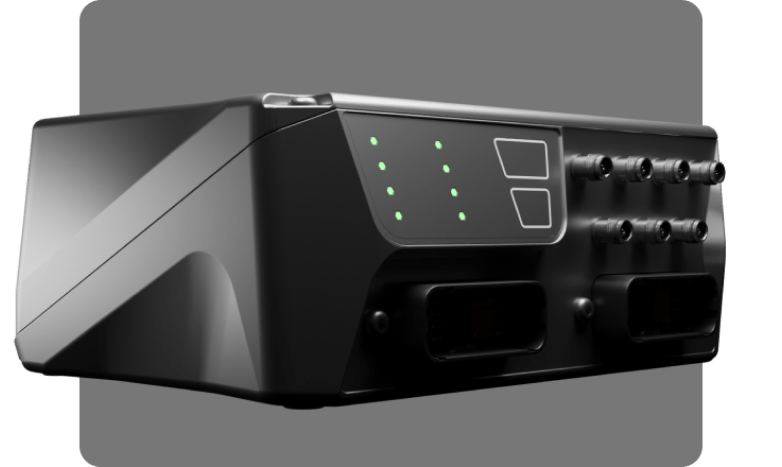

Вычислитель и формирователь
управляющих сигналов
Поддержка высокоточной (RTK) спутниковой навигации GPS, ГЛОНАСС, Beidou, Galileo с двух спутниковых антенн. Поддержка лазерного тахеометра (LPS). Обработка измерений инерциального модуля, интеграция со спутниковой навигацией или измерениями тахеометра. Встроенное управление гидравликой. Встроенное УКВ радио для приема дифпоправок с GNSS базовой станции. Блютус для связи с мобильными устройствами. Сотовый (LTE) модуль и WiFi для обеспечения Интернет соединения. Прочный корпус, защищённый от ударов и воздействия влаги. Широкий диапазон бортового напряжения питания 8…32 В.
Инерциальные датчики
Измеряет угловые скорости и линейные ускорения для оценки ориентации машины и ее подвижных частей, например, отвала. Диапазон угловых скоростей +/- 250 град/c. Диапазон ускорений +/- 16 G. Интерфейс CAN J1939. В составе системы нивелирования обеспечивается точность ориентации 0.1 град.
Панель управления

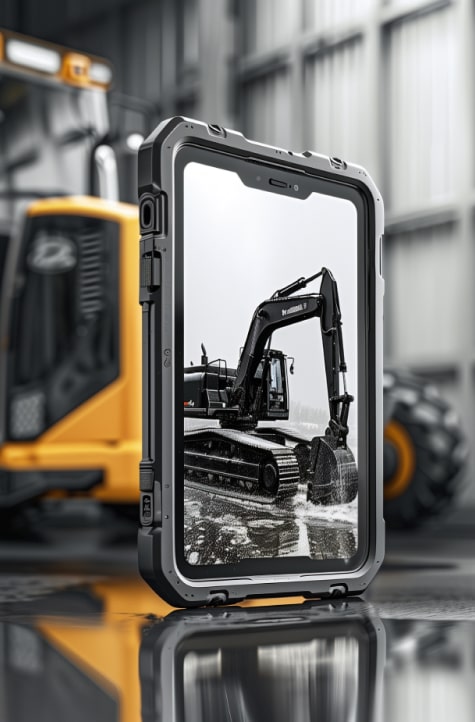

Диагональ 10’’. Сенсорный экран. ОС Андроид. Прочный корпус, защищённый от ударов и воздействия влаги. Широкий диапазон бортового напряжения питания 8…32 В. Высокий уровень защиты от помех и перенапряжений. Собственное приложение для управления системой нивелирования для бульдозера, грейдера, экскаватора и асфальтоукладчика.
Спутниковая антенна
Принимает и усиливает навигационные спутниковые сигналы (GNSS) в частотных диапазонах L1, L2, L5 систем GPS, ГЛОНАСС, Beidou, Galileo. Коэффициент усиления 33 dB. Прием круговой поляризации. Стабильный фазовый центр. Компактный дизайн с защищенным РЧ разъемом и возможностью протяжки кабеля внутри мачты
Современные технологии
в строительстве
Вычислитель и формирователь управляющих сигналов для гидравлических систем строительной машины. Это основной элемент нашего комплекса. Информацию о плановых и высотных координатах центральной точки рабочего элемента предоставляет встроенная спутниковая навигационная система, работающая в дифференциальном режиме. Значения углов ориентации рабочего элемента поступают в комплекс от инерциального измерительного модуля, расположенных на самом элементе. Этих данных достаточно для вычисления значения высоты рабочего элемента.
x3
cокращение сроков
выполнения работ
x2
уменьшение объема
геодезических работ
>30%
сокращение себестоимости
выполняемых работ
Комплексный подход
Сервисная поддержка во всех федеральных округах РФ по 3D Системам нивелирования различных производителей
Оказание геодезической поддержки сотрудников заказчика, помощь в создании цифровых моделей местности, пректных поверхностей и консультация по геодезической подготовке
Более 15 лет назад началось внедрение 3D Систем нивелирования для различных типов дорожно-строительной техники в России.
